В НИЛ 2202 функционируют 4 государственных первичных эталона

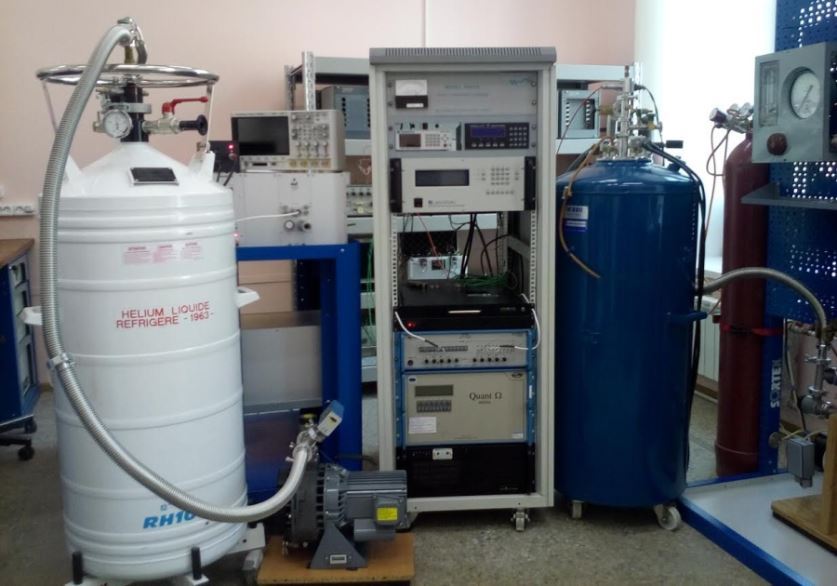

ГЭТ 14-2014 ГПЭ единицы электрического сопротивления
Ученый-хранитель Плошинский Александр Владимирович.
Государственный первичный эталон единицы электрического сопротивления (Ома), созданный в 1991 г. и усовершенствованный в 2014 г., является самым современным эталоном лаборатории. В основу эталона положен квантовый эффект Холла, наблюдаемый в двумерном электронном газе при криогенной температуре (1.4 К) в сильном магнитном поле (7.5 Тл). Эффект квантования холловского сопротивления открыт Клаусом фон Клитцингом в 1980 г., за что он был удостоен Нобелевской премии в 1985 г.
Эталон успешно участвует в ключевых сличениях, организуемых Международным бюро мер и весов (МБМВ), Консультативным комитетом по электромагнетизму (ККЭМ) и региональными метрологическими организациями: Азиатско-Тихоокеанская метрологическая программа (APMP), Европейская ассоциация национальных институтов по метрологии (EURAMET), организация сотрудничества государственных метрологических учреждений стран Центральной и Восточной Европы (КООМЕТ), например, CCEM-K2, APMP.EM-K2, COOMET.EM-S19 и др. Единица, воспроизводимая ГЭТ 14, используется при воспроизведении единиц других физических величин в области магнитных измерений, термометрии, электрической мощности и индуктивности. Передача единицы осуществляется также на переменном токе при частотах до 30 МГц. При помощи эталона единицы электрического сопротивления исследуются свойства и характеристики прецизионных мер электрического сопротивления и резисторов, измерительных приборов, датчиков неэлектрических величин и т.д.
Также в НИЛ 2202 функционируют 5 государственных вторичных эталонов единицы электрического сопротивления постоянного тока, обеспечивающие передачу единицы в диапазоне 1 мкОм...10 ПОм, и 1 государственный вторичный эталон единицы электрического сопротивления переменного тока в диапазоне значений 1 мОм...100 МОм при частотах до 10 (30) МГц.

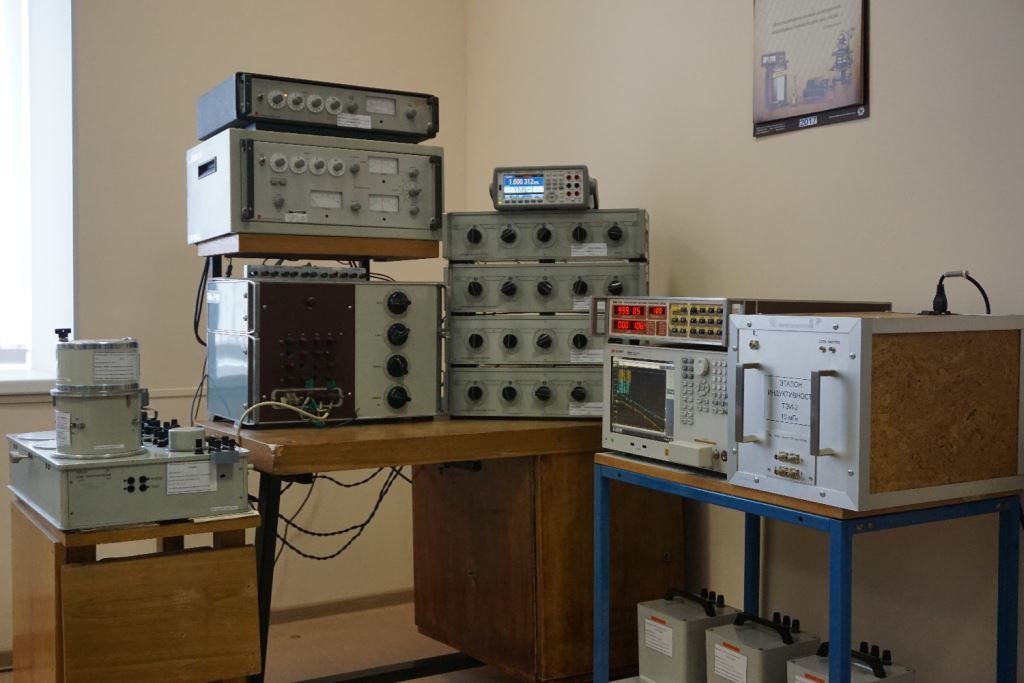

ГЭТ 15-79 ГПЭ единицы индуктивности
Ученый-хранитель Семенов Юрий Петрович.
Государственный первичный эталон единицы индуктивности (Генри) создан в 1979 г. Воспроизведение единицы индуктивности осуществляется на основе единиц электрической емкости и сопротивления посредством цепи моста Максвелла-Вина. Передача единицы осуществляется мерам как собственной, так и взаимной индуктивности в диапазоне частот 40 Гц...30 МГц и номинальных значений 10 нГн...1000 Гн. Единица индуктивности востребована для нужд электроэнергетики, атомной энергетики, приборостроения и радиоэлектронной промышленности. Эталон участвует в ключевых сличениях, проводимых ККЭМ: CCEM-K3, CCEM-K7. Также в НИЛ 2202 хранятся и функционируют 3 государственных вторичных эталона единицы индуктивности, обеспечивающие передачу единицы в диапазоне 10 нГн...1 кГн при частотах до 30 (100) МГц, и 1 государственный вторичный эталон единицы взаимной индуктивности в диапазоне значений 5 мкГн — 10 мГн при частотах до 100 кГц.
ГЭТ 25-79 ГПЭ единицы электрической емкости
Ученый-хранитель Семенов Юрий Петрович.
Государственный первичный эталон единицы электрической емкости (Фарада) создан в 1979 г. В основу эталона положен метод определения приращений емкости системы перекрестных электродов расчетного конденсатора при изменении длины электродов на заданное количество длин волн высокостабильного светового излучения. Теоретической основой эталона служит основная теорема электростатики — теорема Томпсона-Лэмпарда. Перекрестный расчетный конденсатор, реализующий данную теорему, обладает емкостью, определяемой только одним линейным измерением вне зависимости от формы и размеров оболочки. Данная единица применяется при воспроизведении единицы электрической емкости при высоких напряжениях (1...1000 кВ) и высоких частотах (до 100 МГц).
Единица электрической емкости является востребованной – в лаборатории проводятся работы в интересах Министерства обороны РФ, аэрокосмической, энергетической отраслей промышленности, разработки и производства электроизоляционных и композитных материалов. Эталон успешно участвует в ключевых сличениях, проводимых МБМВ, ККЭМ, EURAMET и КООМЕТ, например, CCEM-K4, APMP.EM-K4.1, COOMET.EM-K4 и др.
Также в НИЛ 2202 функционируют 2 государственных вторичных эталона единицы электрической емкости в диапазоне значений 1фФ...1 Ф в диапазоне частот до 10 (30) МГц.

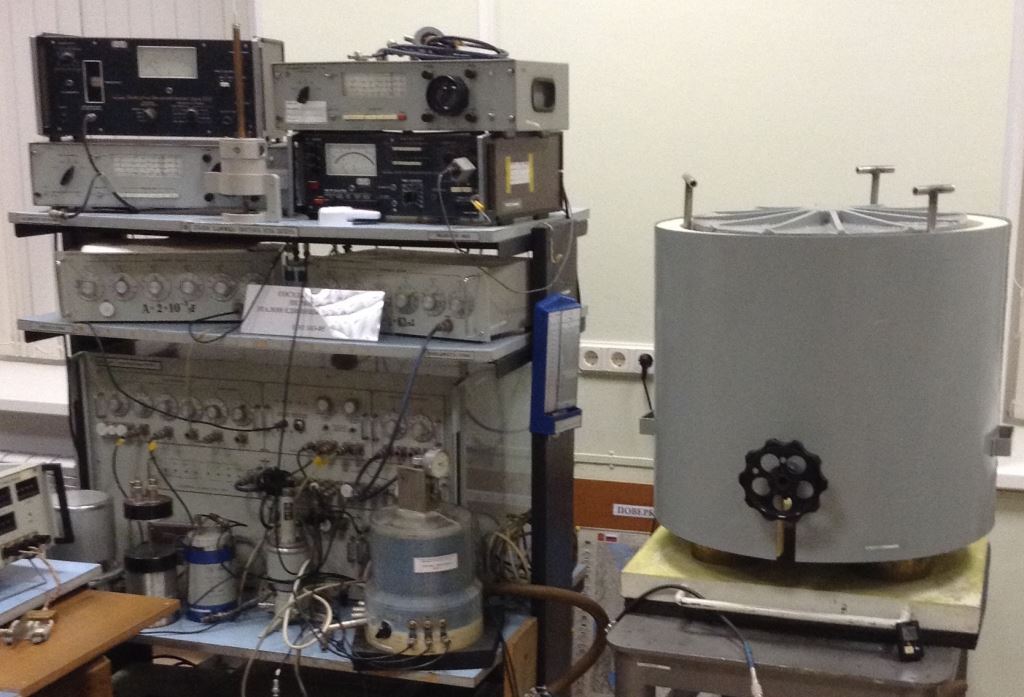

ГЭТ 143-85 ГПЭ единицы угла потерь
Ученый-хранитель Клионский Марк Данилович.
Государственный первичный эталон единицы угла потерь создан в 1985 г. В основу эталона положен метод воспроизведения единицы угла потерь с помощью специального конденсатора, обладающего линейной зависимостью угла потерь от емкости, и перекрестных конденсаторов постоянной емкости, угол потерь которых близок к нулю. Единица угла потерь является востребованной в электроэнергетике, радиоэлектронике, приборостроении и др. областях. Эталон участвовал в двусторонних сличениях с национальными метрологическими институтами Германии (PTB) и Финляндии (MIKES).
Данная единица применяется при воспроизведении единицы угла потерь в диапазоне высоких напряжений (1...1000 кВ). ГЭТ 143 является «базовым» для эталонов других производных параметров электрических цепей, таких как добротность катушки индуктивности, постоянная времени и фазовый угол резистора. Связь между размерами этих единиц осуществляется в специальных Т-образных и Х-образных мостовых схемах.
